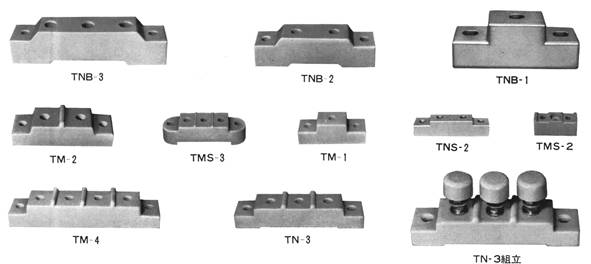

●ターミナル用碍子(磁器)
|
型 式 |
寸 法 (mm) |
|
A |
B |
C |
D |
E |
F |
G |
TM−1 |
60 |
21 |
22 |
44 |
- |
7 |
7 |
TM−2 |
83 |
29 |
24 |
66 |
30 |
8 |
6 |
TN−3 |
108 |
27 |
22 |
87 |
24 |
6.5 |
6 |
TM−4 |
127 |
28 |
26 |
110 |
24 |
7 |
7 |
TMS−2 |
34 |
12 |
15 |
- |
20 |
4.5 |
4.5 |
TNS−2 |
71 |
17 |
16 |
55 |
22 |
6 |
6 |
TMS−3 |
73 |
23 |
20 |
58 |
15 |
5.5 |
5 |
TNB−1 |
130 |
50 |
50 |
94 |
- |
15.5 |
13×15 |
TNB−2 |
110 |
28 |
30 |
92 |
35 |
8.5 |
8 |
TNB−3 |
146 |
30 |
35 |
121 |
35 |
10.5 |
7.5 |
|
◎TMS−2は、温度ヒュ−ズホルダーとしても使用出来ます。
●金具付ターミナル(磁器)
|
型 式 |
寸法 (mm) |
A |
B |
C |
D |
E |
MTF−2 |
48 |
32 |
20 |
4.5 |
39 |
MTF−3 |
62 |
32 |
20 |
4.5 |
54 |
MTF−4 |
75 |
32 |
19 |
4.5 |
66 |
|
|
●R型絶縁碍子(ステアタイト)
No. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
外径 |
3.2 |
4.2 |
5.1 |
6.7 |
8.2 |
10 |
11 |
12.7 |
13.5 |
12.7 |
内径 |
1.4 |
1.7 |
2.3 |
2.9 |
3.6 |
3.9 |
4.4 |
5.5 |
5.9 |
6.3 |
長さ |
3.2 |
4.2 |
5.1 |
6.7 |
8.2 |
10 |
11 |
12.7 |
13.5 |
15.9 |
ヒーターのリード線の絶縁に又、電熱線を巻きつける場合に用いられます。
●ターミナル用ハカマ碍子(磁器)
ターミナル全体を覆う端子カバーです。
型 式 |
寸法 (mm) |
A |
B |
C |
D |
E |
F |
G |
HAK−4 |
17.5 |
17 |
12 |
6.5 |
8 |
13 |
10 |
HAK−5 |
20.5 |
17 |
14 |
7 |
8 |
12 |
12 |
|
|
●ターミナルキャップ碍子(磁器)
ターミナル先端に付く端子カバーです。
型 式 |
寸法 (mm) |
A |
B |
C |
D |
ネジ穴 |
TCA−3 |
10 |
12 |
10 |
5.5 |
M3 |
TCA−4 |
15 |
13 |
11 |
7 |
M4 |
TCA−5 |
16 |
13 |
11 |
7 |
M5 |
TCA−6 |
17 |
14 |
11 |
7 |
M6 |
|
|
●ハトメ碍子(磁器)
シーズヒーター、フィンヒーター等の支持碍子です。
型 式 |
寸 法 (mm) |
A |
B |
C |
D |
E |
F |
HAT−15 |
31 |
16 |
22 |
7.5 |
12.5 |
5.5 |
HAT−12 |
24 |
12 |
19 |
5.5 |
11 |
4 |
HAT−11 |
25 |
11 |
18 |
8 |
8 |
3 |
HAT−9 |
20 |
9 |
15 |
5 |
10 |
3 |
HAT−6 |
17 |
6 |
12 |
4 |
9 |
3 |
|
|
●ネジ切碍子
ハトメ碍子にネジの付いたタイプです。
●ブッシング碍子(磁器)
型 式 |
寸 法 (mm) |
A |
B |
C |
D |
E |
F |
BSN - (33) |
33 |
16 |
9.5 |
9.5 |
24 |
|
BSN - (31) |
31 |
16 |
6 |
10 |
24 |
|
BSN−24 |
24 |
8 |
9 |
3.5 |
16 |
11 |
BSN−19 |
20 |
6.5 |
6 |
3.5 |
12 |
9 |
BSN−16 |
16 |
5 |
4 |
3 |
11 |
7 |
BSN−13 |
13 |
4.5 |
4 |
2 |
8 |
6.5 |
BSN - (33),BSN - (31)はオスだけの碍子です。
|
|
|
