シース熱電対T-35型
シース熱電対は、保護管型熱電対に比して外径が極めて細く仕上げられている為、応答速度が早く、振動・腐食性雰囲気にも適し、屈曲の多い箇所も自由に曲げ・巻き・整形し、極端な条件下で使用してその特性を発揮します。

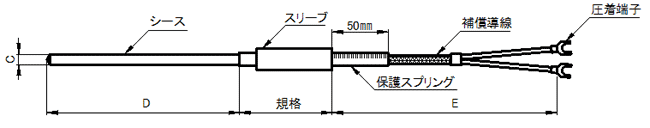

T-35型の基本形状
|

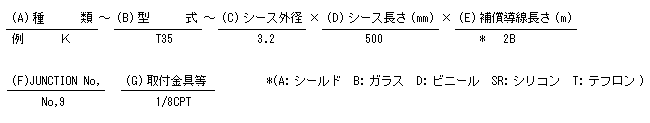

その他材質指定及び特殊部品がある場合は付け加え申しつけ下さい。 尚シース材質はSUS316を標準材質としております。 |
シース外径別適用スリーブ規格寸法
|
A |
B |
C |
D |
1.0 |
2.7 |
36 |
30 |
6.5 |
1.6 |
2.7 |
36 |
30 |
6.5 |
2.3 |
4.5 |
36 |
30 |
8.0 |
3.2 |
4.5 |
36 |
30 |
8.0 |
4.8 |
6.3 |
43 |
35 |
10.0 |
6.4 |
8.0 |
43 |
35 |
10.0 |
8.0 |
10.0 |
50 |
40 |
12.0 |
|
|
|
規格品以外の特殊寸法形状の異なる特注品も製作致します。
スリーブ部は150℃以上の温度にならない様に御使用下さい。 |
熱接点の種類
JUNCTION 9
非接地型 |
JUNCTION 8
接地型 |
JUNCTION 7
露出型 |
|
シース熱電対の構造と最高使用温度
|
外径 |
厚さ |
素線径 |
素線種類と最高使用温度℃ |
C-A |
CRC |
I-C |
C-C |
|
1.0 |
0.175±0.05 |
0.18±0.04 |
500 |
400 |
400 |
200 |
1.6 |
0.25±0.05 |
0.29±0.04 |
600 |
450 |
400 |
200 |
2.3 |
0.4±0.08 |
0.35±0.04 |
600 |
450 |
450 |
250 |
3.2 |
0.5±0.08 |
0.51±0.05 |
600 |
450 |
450 |
250 |
4.8 |
0.71±0.08 |
0.75±0.08 |
700 |
500 |
500 |
300 |
6.4 |
0.9±0.1 |
1.05±0.10 |
700 |
500 |
600 |
300 |
8.0 |
1.12±0.15 |
1.3±0.15 |
800 |
600 |
600 |
300 |
※その他2対式等も製作致します。 |
各種熱電対取付部品
コンプレッションフィティング(CPT) ≪SUS304≫
|
可動用ニップル
|
固定用ニップル
|
A |
B |
C |
D |
E |
F |
G |
1/8CPT |
13 |
5 |
14 |
12 |
13 |
1.1〜4.9 |
1/4CPT |
17 |
8 |
17 |
12 |
17 |
2.4〜8.0 |
3/8CPT |
17 |
8 |
15 |
14 |
19 |
3.3〜8.0 |
1/2CPT |
21 |
10 |
15 |
18 |
23 |
3.3〜10.0 |
|
コンプレッションフィティング(CPT-B) ≪BS≫
* φ3.2,φ4.8のサイズが有ります。 |
|

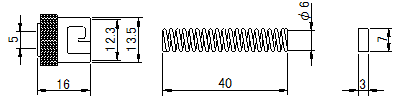

バイヨネットキャップ(シース用)
バイヨネットキャップ スプリング 止メ座 |
圧接バイヨネット(DPX用)
|
|
◎その他の特殊形状部品も取り扱っておりますので御相談下さい。 |
シース熱電対標準在庫品 |
種 類 |
型 式 |
呼 称 |
K or J |
T-35 |
Φ2.3×100×2A |
K or J |
T-35 |
Φ2.3×200×2A |
K or J |
T-35 |
Φ3.2×100×2A |
K or J |
T-35 |
Φ3.2×200×2A |
K or J |
T-35 |
Φ4.8× 50×2A |
K or J |
T-35 |
Φ4.8×100×2A |
K or J |
T-35 |
Φ4.8×200×2A |
|
|
|
各種被覆熱電対
形式 |
導体径 |
芯線 |
外被色 |
被覆材質 |
+ |
− |
K |
0.1, 0.2, 0.32, 0.65 |
クロメル |
アルメル |
青 |
青 |
ビニール(G),ガラス(H),フッソ樹脂(6F) |
E |
0.1, 0.2, 0.32, 0.65 |
クロメル |
コンスタンタン |
紫 |
紫 |
ビニール(G),ガラス(H),フッソ樹脂(6F) |
J |
0.1, 0.2, 0.32, 0.65 |
鉄 |
コンスタンタン |
黄 |
黄 |
ビニール(G),ガラス(H),フッソ樹脂(6F) |
T |
0.1, 0.2, 0.32, 0.65 |
銅 |
コンスタンタン |
茶 |
茶 |
ビニール(G),ガラス(H),フッソ樹脂(6F) |
【発注例】 0.32(導体径)×1P(1対式)−K(形式)−H(被覆材質)
各種補償導線
種類 |
適用する熱電対 |
材料 |
外被色 |
補償導線の許容誤差(℃) |
+ |
− |
BX |
B PR(30%−6%) |
銅 |
銅 |
灰 |
― |
RX |
R PR(R13%) |
銅 |
コンスタンタン |
黒 |
+3 |
SX |
S PR(R10%) |
銅 |
コンスタンタン |
黒 |
−7 |
KX |
K ( CA ) |
クロメル |
アルメル |
青 |
±1.5 |
WX |
鉄 |
コンスタンタン |
青 |
±3 |
VX |
銅 |
コンスタンタン |
青 |
±2.5 |
EX |
E Cr‐C |
クロメル |
コンスタンタン |
紫 |
±2.5 |
JX |
J I‐C |
鉄 |
コンスタンタン |
黄 |
±2.5 |
TX |
T C‐C |
銅 |
コンスタンタン |
茶 |
±2 |
補償導線の外被材料
|
外被材料 |
最高使用温度 |
最低使用温度 |
記号 |
特色 |
一般用 |
ビニール |
90℃ |
−20℃ |
G |
最も一般的な絶縁材料で電気的性質、耐水性が良く機械的性質も優秀です。 |
耐熱用 |
ガラス繊維 |
200℃ |
― |
H |
耐熱用の絶縁材料としては最も一般的ですが、絶縁性が低く多湿な場所には不向きです。 |
シリコンゴム |
180℃ |
−75℃ |
SR |
耐オゾン性、耐コロナ性をはじめ電気的特性が非常に良く、可とう性にも優れています。 |
フッソ樹脂 |
200℃ |
−200℃ |
6F |
電気的性質、耐熱性、耐油性、耐薬品性など、あらゆる点で優れています。 |
※その他必要により被覆の内側に銅編組した物や、最外装にステンレス編組を施した物も取り揃えています。
各種デープレックス(DPX)
|
1)
|
被覆熱電対を保護管に差込、金型等の孔に差し込んで使用するタイプです。 |
|
2)
|
被覆熱電対をSUSリングに溶接し、ノズル等の温度を測定するタイプです。 |
|
3)
|
被覆熱電対の先端にM6・M8等のネジを取付け、金型やブロック等の温度を測定するタイプです。 |
デープレックス常時在庫品
品名 |
形式 |
寸法 |
長さ |
呼称 |
ノズル用熱電対 |
K or J |
φ25 |
2M |
φ25×2DPX−A |
K or J |
φ30 |
2M |
φ30×2DPX−A |
K or J |
φ35 |
2M |
φ35×2DPX−A |
K or J |
φ40 |
2M |
φ40×2DPX−A |
ブロック熱電対 |
K or J |
M6 |
2M |
M6×2DPX−A |
K or J |
M8 |
2M |
M8×2DPX−A |
|
|
