特 長

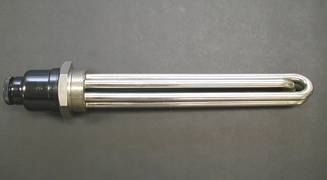

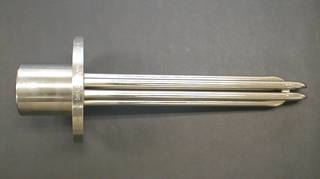

- 規格の管用ねじ、フランジタイプは、取り付けが容易な一般的な投込みヒーターです。
- ヒーター材質も被加熱物の種類により、ステンレス、銅、鉄等を使用出来る他、メッキ、フッ素樹脂等のコーティングを施す事も出来ます。
- 表記寸法以外の物や、防水型、過昇防止用のセンサー保護管付等も、設計製作致しておりますので御相談下さい。
投げ込みヒーター標準規格(水加熱用) ワット密度7.0W/cu

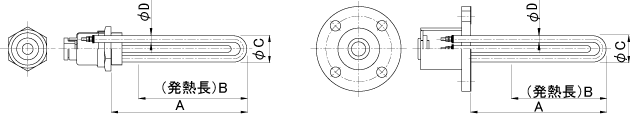

型 式 |
電圧 |
容量 |
ヒーター |
A |
B |
C |
D |
P型 |
F型 |
(V) |
(W) |
本数 |
管用ねじ |
フランジ径 |
IP−W− 15B |
100 |
500 |
1 |
120 |
90 |
48 |
13 |
2B |
Φ130 |
IP−W− 25B |
200 |
500 |
1 |
120 |
90 |
48 |
13 |
2B |
Φ130 |
IP−W− 110B |
100 |
1000 |
2 |
130 |
100 |
48 |
13 |
2B |
Φ130 |
IP−W− 210B |
200 |
1000 |
2 |
130 |
100 |
48 |
13 |
2B |
Φ130 |
IP−W− 120B |
100 |
2000 |
2 |
220 |
190 |
48 |
13 |
2B |
Φ130 |
IP−W− 220B |
200 |
2000 |
3 |
160 |
130 |
48 |
13 |
2B |
Φ130 |
IP−W− 230B |
200 |
3000 |
3 |
220 |
190 |
48 |
13 |
2B |
Φ130 |
IP−W− 250B |
200 |
5000 |
3 |
340 |
310 |
48 |
13 |
2B |
Φ130 |
IP−W− 270B |
200 |
7000 |
3 |
460 |
430 |
48 |
13 |
2B |
Φ130 |
IP−W− 2100B |
200 |
10000 |
3 |
660 |
620 |
48 |
13 |
2B |
Φ130 |
IP−W− 2150B |
200 |
15000 |
3 |
980 |
920 |
48 |
13 |
2B |
Φ130 |
投げ込みヒーター標準規格(油加熱用) ワット密度2.5W/cu
型 式 |
電圧 |
容量 |
ヒーター |
A |
B |
C |
D |
P型 |
F型 |
(V) |
(W) |
本数 |
管用ねじ |
フランジ径 |
IP−O− 12B |
100 |
200 |
1 |
130 |
100 |
48 |
13 |
2B |
Φ130 |
IP−O− 22B |
200 |
200 |
1 |
130 |
100 |
48 |
13 |
2B |
Φ130 |
IP−O− 13B |
100 |
300 |
1 |
180 |
150 |
48 |
13 |
2B |
Φ130 |
IP−O− 23B |
200 |
300 |
1 |
180 |
150 |
48 |
13 |
2B |
Φ130 |
IP−O− 15B |
100 |
500 |
1 |
280 |
250 |
48 |
13 |
2B |
Φ130 |
IP−O− 25B |
200 |
500 |
1 |
280 |
250 |
48 |
13 |
2B |
Φ130 |
IP−O− 110B |
100 |
1000 |
2 |
290 |
260 |
48 |
13 |
2B |
Φ130 |
IP−O− 210B |
200 |
1000 |
2 |
290 |
260 |
48 |
13 |
2B |
Φ130 |
IP−O− 115B |
100 |
1500 |
2 |
400 |
370 |
48 |
13 |
2B |
Φ130 |
IP−O− 215B |
200 |
1500 |
2 |
400 |
370 |
48 |
13 |
2B |
Φ130 |
IP−O− 120B |
100 |
2000 |
2 |
540 |
510 |
48 |
13 |
2B |
Φ130 |
IP−O− 220B |
200 |
2000 |
3 |
360 |
330 |
48 |
13 |
2B |
Φ130 |
IP−O− 230B |
200 |
3000 |
3 |
540 |
510 |
48 |
13 |
2B |
Φ130 |
IP−O− 250B |
200 |
5000 |
3 |
900 |
850 |
48 |
13 |
2B |
Φ130 |
プラグ型ヒーター標準在庫品(CuT Ni3号メッキ付)
相 数 |
電圧(V) |
容量(W) |
A |
B |
C |
D |
W/cu |
ねじ径 |
3相or単相 |
200 |
2000 |
200 |
170 |
48 |
13 |
5 |
G 2 |
3相or単相 |
200 |
3000 |
250 |
220 |
48 |
13 |
5.7 |
G 2 |
3相or単相 |
200 |
4000 |
300 |
270 |
48 |
13 |
6.2 |
G 2 |
3相or単相 |
200 |
5000 |
350 |
320 |
48 |
13 |
6.5 |
G 2 |
◎御使用上の注意
- 投込みヒーターは、液体加熱用として設計されておりますので、発熱部が空気中に露出して使用しますと、ヒーターが過熱し過ぎて、断線、焼損等の原因となりますから、液体等の加熱物中より露出させない様に御使用下さい。
- 重油加熱等の場合ヒーター表面に炭化物その他の不純物が付着しますと、熱伝導が非常に悪くなり、異常過熱、断線等ヒーター寿命を短くしますので、定期的にタンク内、及びヒーターの洗浄を行い、表面のスケール等を除去して下さい。
- 標準規格の投込みヒーターは、端子部構造が完全防水型ではありませんので、水、その他の液体が端子部にかかりますと、絶縁低下を起こす場合がありますので御注意下さい。
- 投込みヒーター御使用の際は、危険防止の点から必ずアースを取る様御願い致します。
|
